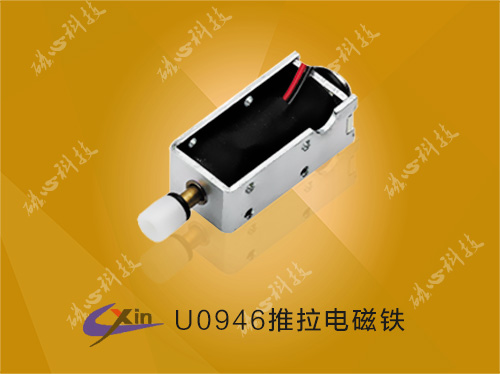

U0946推拉式电磁铁

[日期:2014-05-17] 来源:  作者: [字体: ]



推拉式电磁铁U0946主要用于纺织机械和自动化设备。

优点:行程长,体积小

推拉电磁铁U0946详细介绍如下:

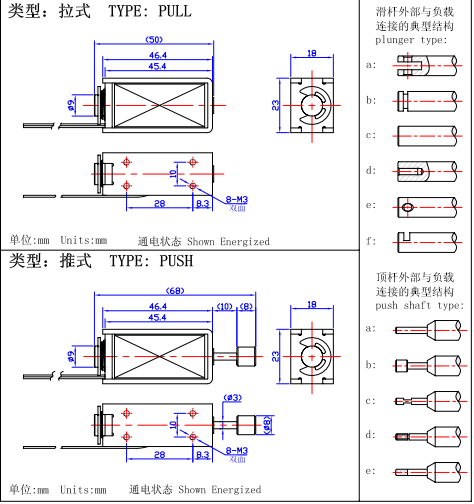

一、推拉式电磁铁U0946外形尺寸如图:

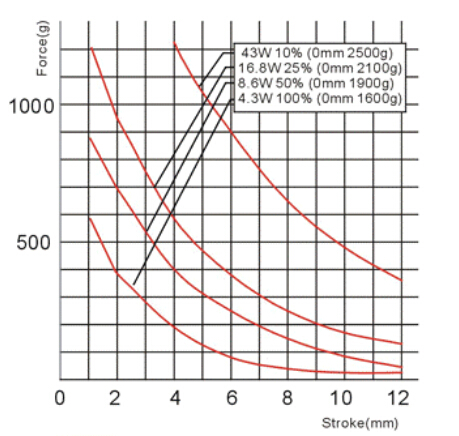

二、推拉式电磁铁U0946行程对应的曲线图:



图解:1,上图描述的是推拉式电磁铁的行程和力量曲线图

         横向:代表电磁铁行程                 单位为毫米(mm

         纵向:代表电磁铁在对应行程时的力量   单位为克(g

      2,图中四条线分别代表四种功率以及相应的通电频率。



三、推拉式电磁铁的概念:



推拉电磁铁厂家,专业生产各类推拉电磁铁,有圆管形,方形,U形框架形,C形框架形, 线圈形,圈动形。下面一下介绍各类不同型的特点:



圆管形推拉电磁铁:采用圆管形的外形设计,所有线圈包在圆管中,这样,力量会更大,因为磁力泄漏少。并且可防水,一般用于环境比较恶劣,产品力度要求高的地方。

方形推拉电磁铁:产品也是采用一个长方体外壳,将线圈全部包裹在壳体中,这种力量和磁力和圆管的一样,只不过客户在安装时需要方形。



U形框架推拉电磁铁:采用一个U形的框架,框架两边线圈是露出来的, 可以看到,这种相对于上述两种产品来说,成本更低, 安装更方便,且散热更方便,适用于大功率的产品。



C形框架推拉电磁铁:如名,采用一个C形的框架,线圈长度方向可以看到,有一边是没有外壳铁料的,所以磁路线也会不一样,这种产品能更好的加快磁路反应能力。同时,散热,安装都比较好。

线圈形推拉电磁铁:此种产品就是采用一个线圈,没有金属类的外壳,主要是用于力度要求不大,一些高精密的电子产品上,因为没有金属壳体,其力量相较有壳体的产品会小30%左右。



备注:磁心科技研发生产各种类型的推拉式电磁铁,如果以上产品和介绍不符合您的要求,请您致电我们的客户,我们会派出专业的研发工程师帮助您开发新的产品,磁心科技专注电磁铁,我们在努力!
